En toda instalación se necesitan cables para la conducción de la energía. Existen en el mercado actual una gran variedad para poder satisfacer las necesidades energéticas en cada caso.

Para poder distinguir los tipos de cables os detallamos a continuación los tipos más habituales y sus características principales.

1. Cables de Energía y baja tensión

H05 Z1Z1-F FLEXIBLE

Cable de baja tensión para uso doméstico, electrodomésticos, oficinas y cocinas incluso lugares con humedad (lavadoras, secadoras, etc). En caso de incendio, reaccionan con un nivel bajo frente a la emisión de humos y gases corrosivos.

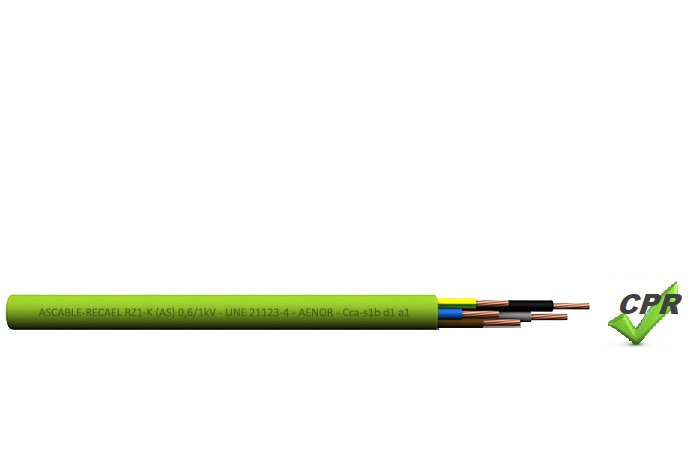

0,6/1Kv RZ1-K FLEXIBLE

Están destinados al transporte y distribución de energía eléctrica en zonas fijas. Son aptos para instalaciones interiores y exteriores, sobre soportes al aire, en tubos o enterrados. No están adecuados para ninguna instalación de alimentación de bombas sumergidas. Especialmente destinados para locales donde se requiera una baja emisión de humos y gases corrosivos en caso de incendio, por ejemplo en locales de pública concurrencia.

Instalaciones según el R.E.B.T. 2002 para ITC BT

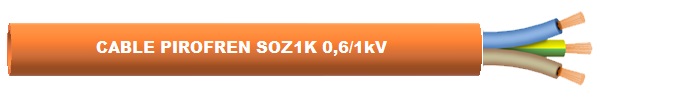

PIROFREN (AS+) sz1-k 0,6/1 Kv

Cables fabricados especialmente para que en caso de incendio, los circuitos que estén alimentados por este cable no se vean afectados directamente por el fuego.

Instalaciones según el R.E.B.T. 2002 para ITC BT 28

Anexo 1 del Reglamento de Seguridad contra Incendios en los establecimientos industriales, aprobado por Real Decreto 2267/2004, de 3 de diciembre.

Documento básico SI, Seguridad en caso de incendio, del Código Técnico de la Construcción, marzo del 2006.

2. Instrumentación y control

RC4Z1-K 0,6/1 kV

Cables para aplicación industrial. Especialmente para alimentación de equipos que necesiten protección frente a campos de origen electromagnético, como la alimentación de variadores de velocidad (siempre sujeto a las especificaciones del fabricante del equipo), etc. Idóneo para instalaciones en locales de pública concurrencia ITC-BT 28 e industrias según el Reglamento de Seguridad contra Incendios en los Establecimientos Industriales R.D. 2267/2004

RC4Z1-K 300/500 kV

Destinado a zonas donde el campo eléctrico y electromagnético generen un nivel alto de interferencias.

3. Señal y datos

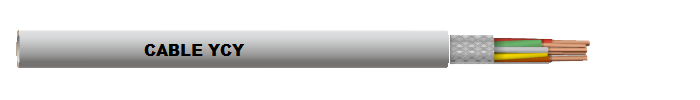

 CABLE YCY

Cables para transmisión de datos y señales analógicas o digitales en plantas Industriales, para instrumentos de medida en zonas con ruidos eléctricos, conexiones de equipos informáticos, electrónicos, etc…

No están adecuados para su conexión directa a la red de alimentación eléctrica u otras fuentes de baja impedancia.

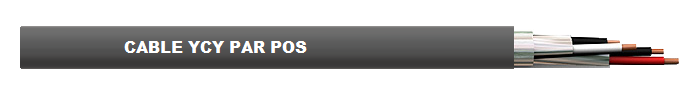

CABLE YCY PAR POS

Cables para transmisión de datos y señales analógicas o digitales en plantas Industriales, para instrumentos de medida en zonas con ruidos eléctricos, conexiones de equipos informáticos, electrónicos donde los niveles de señales electromagnéticas son elevadas.

No están adecuados para su conexión directa a la red de alimentación eléctrica u otras fuentes de baja impedancia.

4. Telefonía

 ACOMETIDA INTERIOR 1 Y 2 PARES

Cable de 1 o 2 pares para la distribución de la red de telefonía del usuario dentro de la vivienda.

5. Radiofrecuencia

 CABLE RG58 50Ω

Cable de 50Ω para la emisión y recepción de señales de radiofrecuencia.

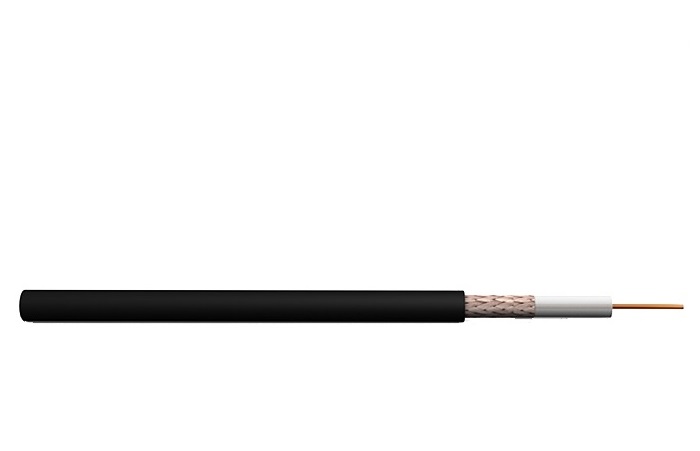

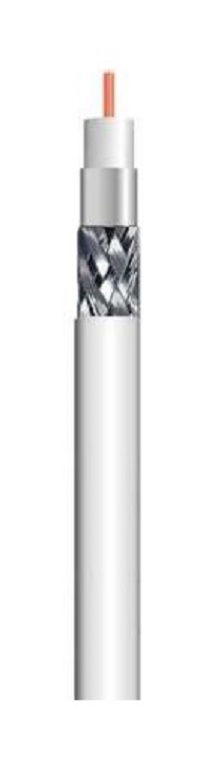

CABLE RG59 75 Ω

Cable de 75 Ω para emisión y recepción de radiofrecuencias. Cable coaxial con aislamiento de polietileno, pantalla de trenza de cobre y cubierta de PVC. Basados en la norma MIL C-17/29 C

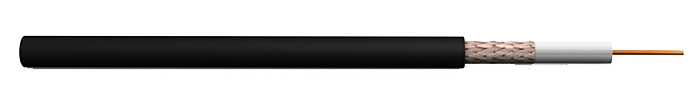

CABLE MICROCOAXIAL RG174 50 Ω

Cable coaxial de 50Ω para la emisión y recepción de radiofrecuencia. Basados en la norma MIL-C-17/119.

CABLE RG174 + 2X0,75 LH

Cable formados por dos elementos Rg174 (A) y 2×0,75 (B), elementos cableados y cubierta exterior de Poliolefina.

6. Seguridad y sistemas contraincendios

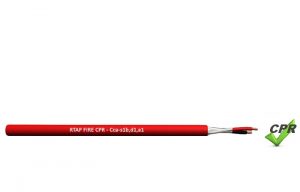

DETECCION DE INCENDIOS (A) “ RTAP” FIRE ROJO

Cables para instalación de sistemas analógicos, como sistemas convencionales de detección y alarma de incendios en aquellas instalaciones donde se requiera manguera libre de halógenos y no sea propagador del Incendio. Están adecuados para ser instalados en locales según RSCIEI 2267/2004 (Reglamento de seguridad contra incendios en los establecimientos industriales).

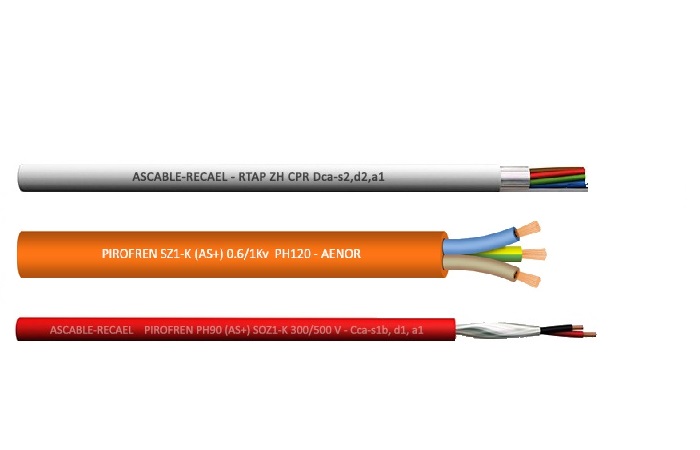

CABLE RTAP ZH (A)

Cable fabricado por conductores de cobre flexible aislados en polietileno, conductores cableados, apantallado al conjunto con cinta de aluminio/poliester mas drenaje de cobre estañado y una cubierta exterior de poliolefina. Basados en la norma UNE 212016.

Se utilizara para instalaciones de señales de alarma (sistemas de seguridad), telefonía e intercomunicación.

CABLE RTAP ZH COMBINADO (A)

Cable combinado fabricado por conductores de cobre flexible aislados en polietileno, conductores cableados, apantallado al conjunto con cinta de aluminio/poliester mas drenaje de cobre estañado y una cubierta exterior de poliolefina. Basados en la norma UNE 212016.

Se utilizara para instalaciones de señales de alarma (sistemas de seguridad), telefonía e intercomunicación.

PIROFREN (AS+) SOZ1-K 300/500V

Cables fabricados especialmente para que en caso de incendio, los circuitos que estén alimentados por este cable no se vean afectados directamente por el fuego.

Instalaciones según el R.E.B.T. 2002 para ITC BT 28

7. Audio

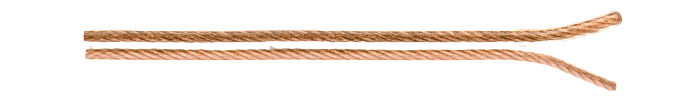

CABLE LIBRE DE OXIGENO

Cable flexible plano divisible extruido con aislamiento de PVC transparente adecuado para alimentar equipos de sonido.

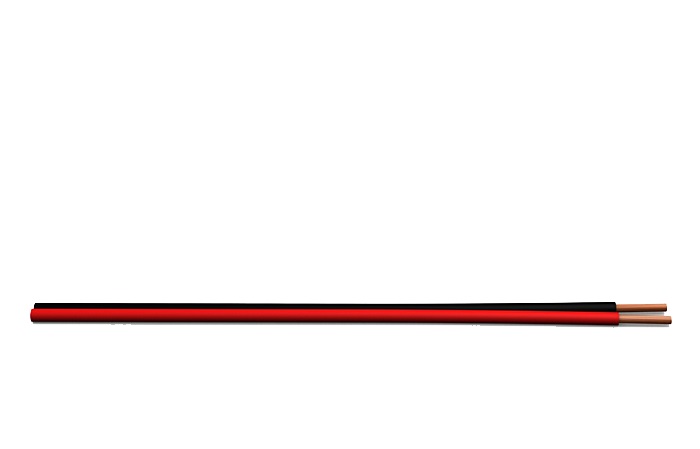

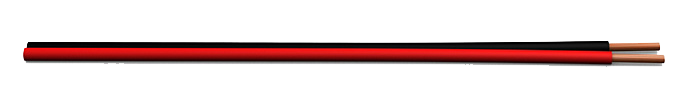

PARALELO DE AUDIO

Cable de dos hilos planos adecuados para la conexión altavoces en aparatos de audio, vídeo y equipos electrónicos análogos.



MICROFONICO

Cable de audio balanceado para instalaciones de micrófono de baja impedancia e instalaciones de sonido profesional, instalación móvil, espectáculos, conciertos, etc…

8. Guía de cables según reglamento REBT-2002

ITC-BT		TIPO DE INSTALACION	TIPO DE CABLE
09	Alumbrado Exterior	Red alimentación subterránea Interior de los soportes Luminarias suspendidas Puesta a tierra	VV-K, RV-K VV-K, RV-K VV-K, RV-K H07V-U, H07V-R, H07V-K
14	Instalaciones de Enlace	Línea general de alimentación 15 16	RZ1-K (AS) H07Z1-K (AS), RZ1-K (AS), Trenza ZH DI (AS) H07Z-R, H07Z1-R (AS)
		Bajo tubo       Tensión 450/750 v Tensión 0,6/ 1 kV Sobre paredes Empotrado en la estructura	H07V-K, H07Z1-K (AS) VV-K, RV-K, RZ1-K (AS) VV-K, RV-K, RZ1-K (AS) RV-K
20		Huecos de la construcción Tubo o Canal Directo Canal de apertura con herramienta Canal de apertura sin herramienta Bajo molduras En bandeja o soporte de bandejas 26 / 27 Interiores en viviendas General	H07V-K, H07Z1-K (AS) VV-K, RV-K, RZ1-K (AS) H07V-K, H07Z1-K (AS)   H05VV-F, H05Z1Z1-F (S)   H07V-K, H07Z1-K (AS)   VV-K, RV-K, RZ1-K (AS) H07V-U, H07V-R, H07V-K
26/27	Interiores en viviendas	Locales con bañera o ducha General	H07V-U, H07V-R, H07V-K, H05VV-F H07Z1-K (AS), RZ1-K (AS)
28	Locales de pública concurrencia	Conexionado dentro de cuadros Circuitos de seguridad	ES05Z1-K (AS) PIROFREN (AS+)
29	Locales con riesgo de incendio o explosión	Instalación fija bajo tubo	ES07Z1-K (AS)
30	Locales especiales	Local húmedo Bajo tubo Canal aislante Local mojado Bajo tubo Canal aislante Locales con temperatura elevada (mayor de 35º C)	H07V-U, H07V-R, H07V-K H05VV-F, H05Z1Z1-F (S)   H07V-U, H07V-R, H07V-K VV-K, RV-K T ≤ 50 ºC H07V2-K (con factor de reducción)
33	Provisionales y temporales de obras	Interiores	H05VV-F
34	Ferias y stands	Interiores	H05VV-F, H05Z1Z1-F (S)
41	Caravanas y parques de caravanas	Interior de caravanas	H07V-K, H07V-R
44	Receptores para alumbrado	Cableado interno	H05V2-K, H05V2-U, H03V2V2-F, H03V2V2H2-F
49	Muebles		H05VV-F, H05V2V2-F
