Conectores macho RJ y protectores

¿Qué es un conector macho Rj?

El conector macho Rj es la terminación que se le da al cable de datos para poder conectar ese cable a los equipos correspondientes (switch, paneles de parcheo, etc…)

Existen conectores adaptados a la categoría del cable (cat5E, cat6, Cat6A…) como a la pantalla del mismo, de hoy que existan en su versión con y sin pantalla.

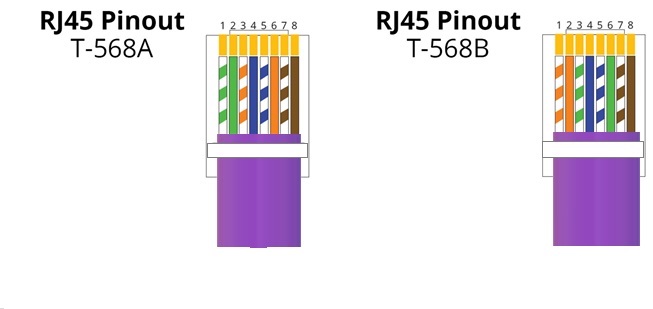

Para unificar este sistema se creó un pineado específico para que todos los equipos correspondan a una única norma.

Con la ANSI / TIA-568 llego el estándar creado por la Telecommunicactions Industry Association para la normalización del servicio de Telecomunicaciones, de esta manera todos los equipos, latiguillos, switch, etc integran el mismo tipo de pineado del cable.

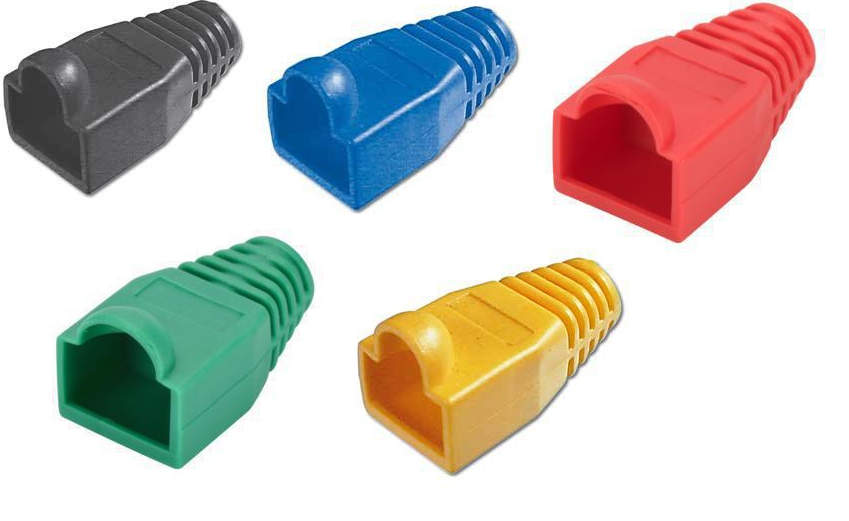

Para ayudar en la identificación de los cables existen protectores de colores que diferencias las distintas conexiones.

Conectores macho rj9, rj11 y rj12

Se componente de 3 tipos, el conector macho rj9 4/4, rj11 6/4 y rj12 6/6. El segundo número indica los pines que lleva conectados y el primer número indica cuantas vías tiene el conector. De esta forma sabemos que el Rj11 lleva 4 pines conectados. Aunque el conector Rj12 está en desuso los conectores Rj9 y Rj11 se utilizan habitualmente para dar señal a los teléfonos y micrófonos.

Conectores macho rj45 categoría 5e

Aunque la tendencia en las instalaciones es montar cable categoría 6 para datos, en algunos sistemas de seguridad se sigue instalando cable cat5e. Para este tipo de cable existen conectores macho RJ45 8/8 que llevan 8 pines para cada uno de los cables trenzados que componen el Utp categoría 5E.

Conectores macho rj45 categoría 6

Sin ningún tipo de duda, es el conector macho rj45 más utilizado en las instalaciones de datos. Es prácticamente igual al conector macho rj45 categoría 5E pero adaptado a los diámetros de los cables de categoría 6.

Conectores macho categoría 6A y 7

Aunque hay gran variedad en el mercado de conectores para cable 6A y 7,  nos hemos encontrado en numerosas ocasiones con el problema que el diámetro exterior de algunos de estos cables, no son compatibles con la entrada del cable que permite el macho RJ45 estándar. Cuando nos sucede esta complicación, es preferible instalar conectores macho de campo, que aun siendo superior en precio,  nos van a ofrecer una conexión perfecta y fácil. No necesitan ningún tipo de herramienta para su instalación porque se realiza de forma manual.

Adaptador / Prolongador de campo Stp cat6A. En caso de rotura del cable estructurado, de forma manual podemos empalmar ambos extremos del cable ethernet con este modelo de adaptador. Es importante destacar que la señal no sufrirá importantes daños.

Conector RJ45 angulado 6A terminación (FTP) en campo RJ45. Tanto para las cámaras de seguridad como para algunos paneles donde el espacio es reducido, tenemos la alternativa del conector macho rj45 angulado que permitirá guiar el cable de una forma fácil y sencilla. Se realiza de forma manual.

¿Cómo se montan los conectores macho rj ?

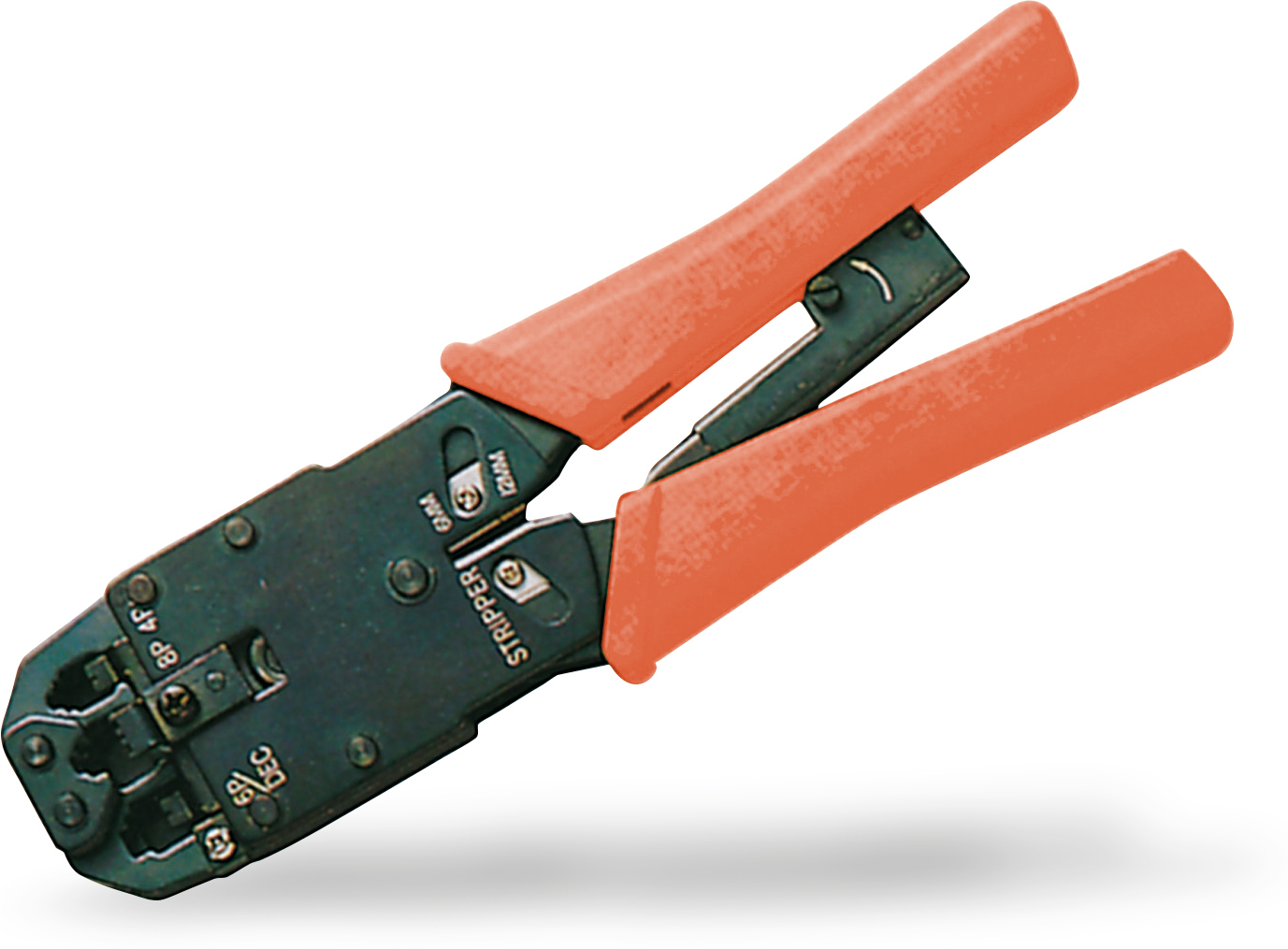

Para poder montar todo este tipo de conectores es necesarios tener una tenaza crimpadora compatible con cada uno de estos conectores  o tener bastante dominio en la conexión de este tipo de conectores para poder hacerlo de forma manual. En el caso de los conectores de campo no es necesario ningúna herramienta.
